老朽化したコンクリート製貯水槽の漏水・耐震補強

「H 型フレーム工法」とは

H 型鋼による 3 次元方向への突張りにより、コンクリート壁の崩壊を抑制する工法です。
コンクリート水槽特有の支柱、壁、ハンチ等の構造や劣化による凸凹等に対して伸縮支柱
により、複雑な形状にも確実に対応します。H 型鋼をマンホールから搬入しますので、水
槽本体を活用できます。

特徴

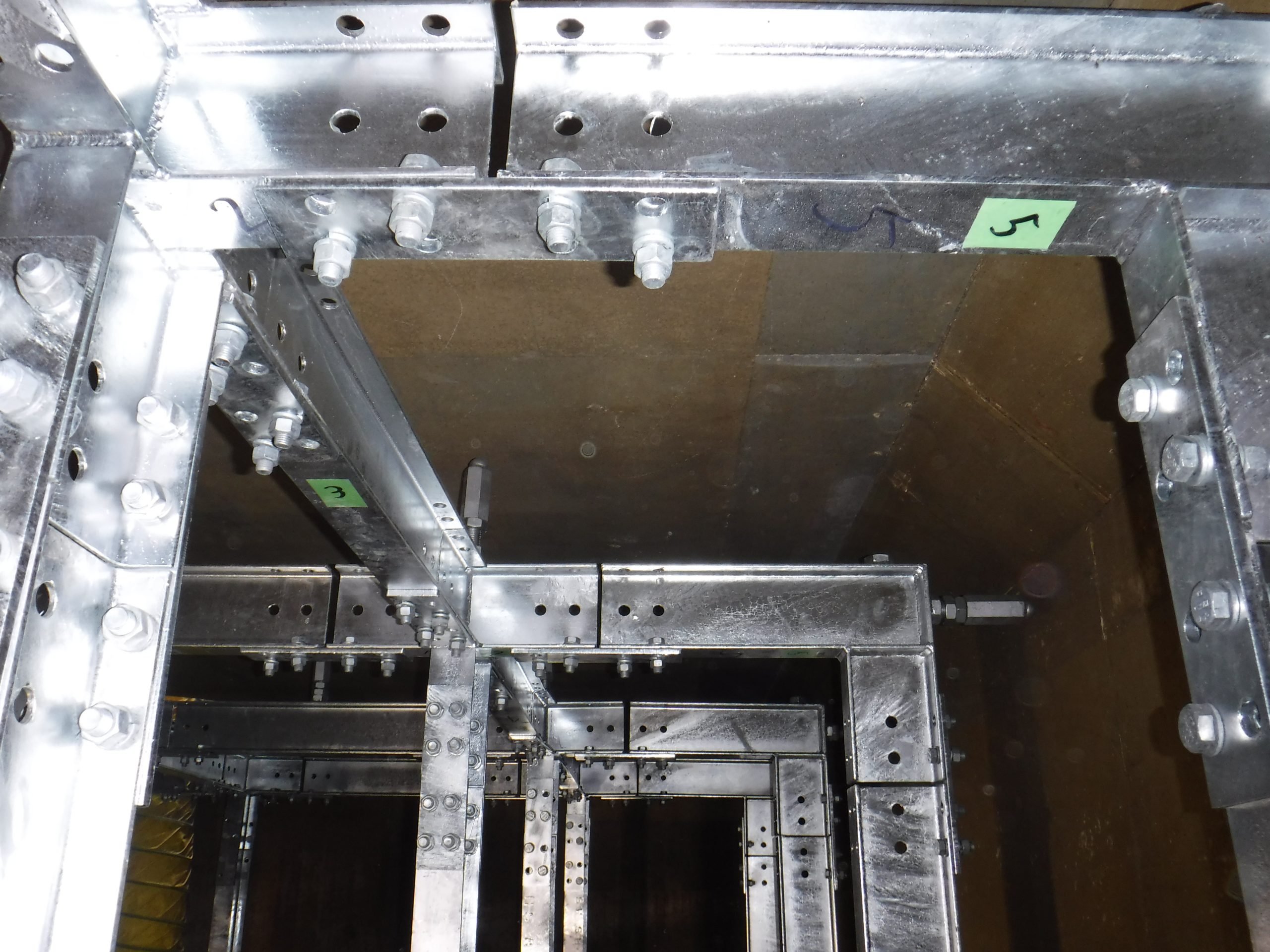

①H 型フレーム

H 型鋼による骨組みにより、頂版だけでなく側壁の崩壊も抑制します。

②どんな内部形状にもフィット（伸縮支柱）

様々な形状（凸凹や不規則寸法）に対しても、伸縮支柱、H 型フレーム等の
組み合わせで対応可能です。

③マンホールからの搬入が可能

H 型フレーム、伸縮支柱等の全ての全ての部材を既設マンホールから搬入し、
貯水槽の内部で組立完了します。

④円筒形の水槽にも対応

上下の接続部を正八角形とし、放射梁 8 本を均等に配置することで地震により
発生する応力を軽減します。

施工の流れ
